概述

本产品广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

型号含义

功能与特点

· 高压开关设备、变压器、低压开关设备三位一体，成套性强；
· 高、低压保护完善，运行安全可靠，维护简单；
· 占地少、投资省、生产周期短、移动方便；
· 接地方案灵活多样；
· 结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢合金、铝合金、冷轧板、彩钢板、贴瓷砖、贴木条、新型环保材料、表面水彩画可选；
· 型式多样：通用型、别墅型、紧凑型多种样式；
· 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测具备“四遥”功能，便于配网自动化升级。

正常使用条件

· 海拔高度：≤ 1000m；
· 环境温度：-25°C~+40℃C；
· 相对湿度：日平均值不大于 95%，月平均值不大于90%；
· 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我司协商。

变压器

智能一体化变电站选用低损耗、油漫式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器底部可配有小车，变压器可方便地进出。

高压侧

智能一体化变电站高压一般采用负荷开关熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA 以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护:出线开关选用塑壳式开关，体积小、飞弧短，最多可达 30 回路;智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。

执行标准

本产品符合下列标准：
GB/T17467-1998《高压/低压预装式变电站》
DL/T537-93《6-35kV 箱式变站订货技术条件》

负荷开关技术参数

高压熔断器技术参数

低压断路器技术参数

安装、使用与维修

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，还注意以下事项： 1、用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。 2、产品应采用专用吊具底部起吊。 3、产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆。 4、产品安装就位后应做好可靠接地:电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地、所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于2条。 5、产品在安装完毕或维修后，投运前应时行如下项目的检验和试验： (1)变电站内是否清洁； (2)操作机构是否灵活； (3)主要电器的通断是否灵活可靠； (4)电器辅助触的通断是否可靠准备； (5)表计及继电器动作是否准确无误； (6)仪表及互感器的变化及接线极性是否正确； (7)所有电器安装螺母是否拧紧，安装是否牢固可靠； (8)母线连接是否良好，其支撑绝缘子，夹件是否安装可靠;(9)电器的整定值是否符合要求，熔断器熔芯规格是否正确;(10)主电路及辅助电路的接点是否符合电气原理图要求。 注：(80)为高分断型。

安装、使用与维修

6、维修
(1)产品中所有元件安各自的技术要求维护：
(2)若选用的变压器为油漫式，每年应按规格至少进行一次油样分析检查；
(3)运行中的高压侧开关设备，经 20 次带负荷或 2000 次无负荷分合闸操作后，应检査触头情况和灭弧装置的损耗程度，发现异常应及进行检修或更换。
(4)低压开关设备自动跳闸原因，待排除故障后，方能重新投运；
(5)避雷器每年应在雷雨季节到来之前进行一次预防性试验；
产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书，钥匙操作工具以及根据协议书提供的备品备件。

订货须知

用户如订货需提供以下资料：
· 变电站型号、容量、数量、颜色外形尺寸要求，外壳材料；
· 变压器的型号、性能、联结组别、分接范围及阻抗要求；
· 高低压侧一次接线方案、元器件型号、规格和要求；
· 变压器油(25#、45#、高燃点油)；
· 电力智能化管理网或物业管理对箱式变电站的入网配置要求；
· 使用环境要求。

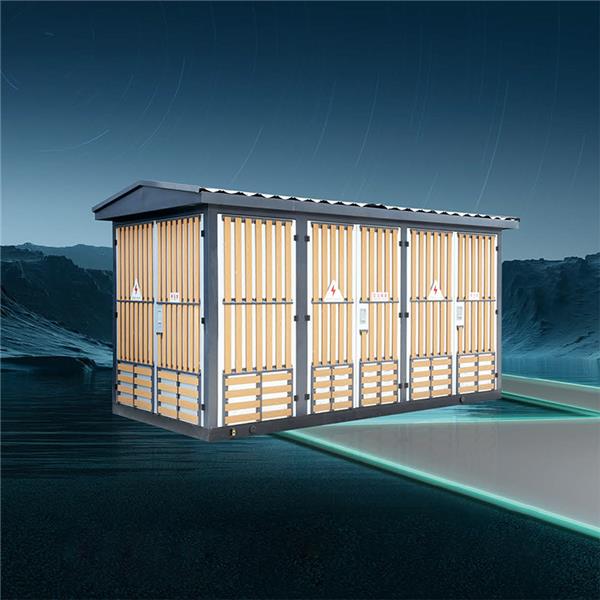

部分产品外形图举例
