2024/3/19
1、绿色环保
无温室气体排放;所有零部件及生产工艺均严格控制原材料中有害化学元素成分的含量,尽量减少生产过程中有害物质的产生;产品寿命周期后材料可回收率达 90%以上。
2、环境适应性强
所有高压元件密封在充气的金属壳体内,特别适用于高海拔、严寒、潮湿、盐雾、污秽等恶劣环境。
3、维护量小
高压绝缘不受外界环境的影响,不易老化;采用真空灭弧室代替接地开关关合短路电流,避免了接地开关不能多次快速关合短路电流以及关合短路电流后需要的维修工作;
4、体积小
采用环保气体绝缘,保留了气体绝缘开关设备尺寸上的优势,柜体尺寸小,节约占地面积。
5、安全可靠
采用微正压力气体绝缘,降低了气体泄漏的概率,即使气箱发生漏气故障,仍在最低功能压力(零表压)时维持足够的绝缘强度,不会影响正常运行;一次带电部分和开关本体均密封在不锈钢气箱中,通过套管与外部连接,避免了直接接触带电体;设备具有可靠的压力释放装置和泄压通道,保证了故障发生时人身设备的安全:拥有完善的机械联锁装置,可更大程度的防止误作。
6、模块化设计
XDA系列开关设备包括负荷开关单元(C)、断路器单元(V)、计量柜单元(M)、母线PT单元等,通过专用的全绝缘全屏蔽母线连接件实现多形式的组合(在同一个N2 绝缘气箱内,最多可做到4单元共箱),能够更大限度的满足不同地区、不同形式、不同客户的需要提供多样化的供配电设计方案。
7、全绝缘全密封设计
XDA 系列开关设备的一次带电部分(主母线)和开关本体均密封在不锈钢板焊接而成的气箱当中, 主回路通过气箱上安装的符合DIN47636 标准的套管与外部连接,可通过全绝缘、全屏蔽全密封的可分离连接器与进出线电缆连接,气箱防护等级达到IP67,气箱内部不受外界环境影响,具备短时抗洪水和抗凝露功能。
8、自主研发的新型机构
拥有自主研发设计的弹簧操作机构,优化零部件,简化传动构造,使得机构整体更稳定,传动更加灵活,可扩展为智能化操控。联锁采用刚性连接,相对软连接更可靠。元件、微动开关及线路板,采用模块化集成方式,方便维护及检修。

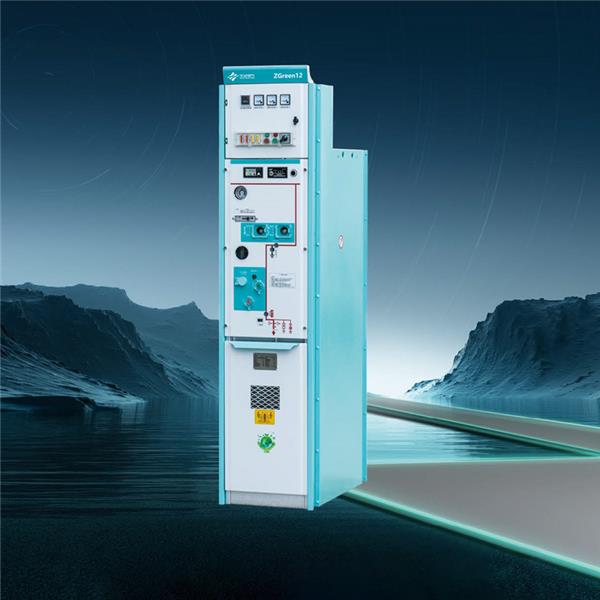

1.二次仪表室
用于安装电流表、电压表、保护装置等设备,汇聚开关柜的二次端子,方便检修和操作
2.气压表
显示箱体内的气体安全气压范围,并可选配带报警接点的功能,实现低气压闭锁开关操作。
3.带电显示器
提供进出线路的带电显示。
4.操作面板
提供开关操作的分合指示,其上印刷有相应的开关操作步骤。
5.前下门
电缆隔室的进入口,安装互感器、电缆时,需先拆卸前下门。
6.侧扩套管
用于开关进行扩展连接,方便用户后期增加负载。
7.气箱隔室
全密封设计,采用优良304不锈钢焊接,防护等级达到IP67。
8.电缆隔室
作为燃弧泄压导向通道,可引导燃弧泄向电缆沟。
|
项目 |
单位 |
负荷开关单元 |
组合电器单元 |
断路器单元 |
||
|
额定电压 |
kV |
12 |
12 |
12 |
||
|
额定频率 |
Hz |
50 |
50 |
50 |
||
|
额定电流 |
A |
630 |
125(取决于熔断器) |
630 |
||
|
额定 |
1min工频耐压 |
相间、对地 |
kV |
42 |
42 |
42 |
|
断口 |
kV |
48 |
48 |
48 |
||
|
控制和辅助回路 |
kV |
2 |
2 |
2 |
||
|
雷电冲击耐压 |
相间、对地 |
kV |
75 |
75 |
75 |
|
|
断口 |
kV |
85 |
85 |
85 |
||
|
额定短时耐受电流 |
kA/s |
20/4 |
- |
20/4 |
||
|
额定峰值耐受电流 |
kA |
50 |
- |
50 |
||
|
额定短路开断电流 |
kA |
- |
受限于高压熔断器 |
20 |
||
|
额定短路关合电流 |
kA |
50 |
受限于高压熔断器 |
50 |
||
|
额定有功负载开断电流 |
A |
630 |
- |
- |
||
|
额定闭环开断电流 |
A |
630 |
- |
- |
||
|
额定操作顺序 |
/ |
- |
- |
O-0.03s-CO-180s-CO |
||
|
机械寿命 |
负荷开关/断路器 |
次 |
1000 |
1000 |
1000 |
|
|
隔离/接地开关 |
次 |
3000 |
3000 |
3000 |
||
|
回路电阻 |
μΩ |
≤150 |
- |
≤150 |
||
|
额定充气压力(20℃时表压) |
MPa |
0.02 |
||||
|
气体相对泄漏率 |
年 |
≤0.01% |
||||
|
绝缘气体 |
|
N2 |
||||
|
防护等级 |
隔室(IP代码) |
/ |
IP2XC |
|||
|
气箱(IP代码) |
/ |
IP67 |
||||
|
柜体(IP代码) |
/ |
IP41 |
||||
|
柜体(IK代码) |
/ |
IK10 |
||||
|
燃弧试验(故障电流/持续时间) |
kA/s |
20/1 |
||||
|
类型 |
宽度(W) |
高度(H) |
深度(D) |
|
|
C |
顶扩 |
420mm |
1950mm |
850mm |
|
侧扩 |
420mm |
2000mm |
||
|
V |
顶扩 |
420mm |
1950mm |
|
|
侧扩 |
420mm |
2000mm |
||
|
PT |
顶扩 |
600mm |
1950mm |
|
|
侧扩 |
600mm |
2000mm |
||
|
D |
顶扩 |
420mm |
1950mm |
|
|
侧扩 |
420mm |
2000mm |
||
|
2、开关柜安装基础推荐为槽钢焊接而成。在浇筑混凝士层时,安装基础高于周围混凝土 20mm 左右。 3、基础构架结构参考本页技术规范。 · 箱体与基础电焊连接,基础槽钢预埋在基础中,高于地面 20mm。 · 接地排引入开关柜,便于与开关柜相连,接地电阻应中符合电力部门要求。 · 电缆沟内应考虑排水,电缆室底面须向排水槽略有倾斜,以免积水。 · 坑壁用水泥和实心砖砌制,表面做防渗水处理。 · 坑壁用 1:2.5 水泥沙浆抹面厚度为 2.0mm,表面须平整。 · 开关柜离墙壁的距离要≥250mm。 · 用户可根据自身的需要进行调整,此图仅供参考。帝 · 如左右需预留空间放置 DTU 柜,尺寸由 DTU 厂家提本供。 宽度(W) = 单元式 + 共箱式 注:最终尺寸以厂家提供为准 |
|
|
